Artigo Técnico

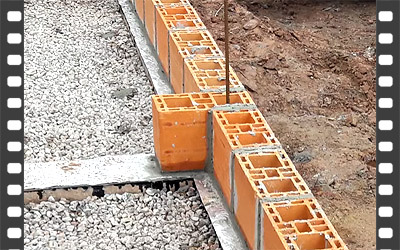

Bloco Cerâmico Estrutural 19×19×39

O bloco cerâmico estrutural de 19 × 19 × 39 cm é utilizado na construção de paredes que, além de dividir os ambientes, participam da sustentação da edificação. É uma alternativa aos blocos estruturais de concreto, com características próprias de peso, geometria, absorção de água e acabamento. Quando a construção é planejada para esse sistema, as paredes podem receber cargas das lajes e dos pavimentos superiores, reduzindo a necessidade de pilares e vigas convencionais em determinados projetos.

A escolha entre bloco cerâmico e bloco de concreto não deve ser feita apenas pelo preço da peça. É importante comparar o custo da parede pronta, incluindo argamassa, graute, armaduras, peças especiais, revestimentos, transporte, quebras e produtividade. O desempenho térmico e acústico também depende do conjunto da parede, e não apenas do material do bloco.

Características do bloco de 19 cm

O bloco de 19 cm de largura oferece maior espaço para certas configurações de alvéolos e armaduras do que alguns modelos de 14 cm. Isso pode facilitar o detalhamento de regiões grauteadas e a execução de paredes mais espessas. Entretanto, a maior largura não garante, por si só, resistência superior: é necessário considerar a resistência especificada dos blocos, a geometria das peças e o dimensionamento da alvenaria.

Os blocos cerâmicos estruturais são fabricados em diferentes geometrias e resistências. Na compra, confira as dimensões, a classe de resistência, a identificação do fabricante e a compatibilidade com o projeto. Não substitua um bloco estrutural por um bloco cerâmico de vedação apenas porque ambos possuem dimensões semelhantes.

O projeto deve atender aos requisitos aplicáveis da série ABNT NBR 16868 e às especificações dos componentes cerâmicos pertinentes da série ABNT NBR 15270.

Cerâmica ou concreto: o que muda na obra?

Os blocos cerâmicos podem apresentar menor peso por peça, o que facilita o transporte e o assentamento, dependendo do modelo. Por outro lado, suas paredes internas e externas podem sofrer quebras durante a descarga, o transporte com carrinho e o manuseio. Oriente a equipe a não lançar os blocos ao chão e a separar peças trincadas ou quebradas antes do assentamento.

Em determinadas composições, a alvenaria cerâmica apresenta bom desempenho térmico e acústico. Não é correto, porém, garantir que sempre isolará mais calor ou ruído do que uma parede de concreto: espessura, vazios, densidade, juntas, revestimentos e detalhes construtivos influenciam o resultado.

Alguns blocos cerâmicos possuem acabamento que permite uso aparente, desde que o produto, as juntas e a proteção superficial sejam adequados. Quando a parede receber emboço ou reboco, avalie o preparo da base e a necessidade de chapisco ou outra ponte de aderência compatível. O chapisco não deve ser tratado como exigência universal para qualquer bloco ou revestimento.

Grauteamento e armaduras

Uma vantagem da alvenaria estrutural é a possibilidade de utilizar alvéolos dos blocos para receber armaduras e graute. O graute é uma mistura cimentícia com características próprias de resistência e consistência, preparada para preencher os espaços previstos e envolver corretamente as barras de aço.

Em obra, os trechos verticais grauteados são frequentemente chamados de pilaretes. Eles podem existir em encontros de paredes, junto a aberturas ou em outros pontos indicados pelo projeto. Não se deve estabelecer a distância entre esses reforços apenas repetindo uma solução utilizada em outra construção.

Antes de grautear, confira se os alvéolos são contínuos, estão limpos e não contêm restos de argamassa ou fragmentos de cerâmica. Verifique também o posicionamento das barras e as aberturas de inspeção e limpeza previstas no procedimento executivo. O graute precisa preencher os vazios sem deixar falhas.

Nem toda parede estrutural é necessariamente armada em toda a extensão. A quantidade e a posição de aço, graute, cintas e reforços dependem dos esforços e do projeto elaborado por profissional habilitado.

O segredo da economia está na modulação

O bloco de 19 × 19 × 39 cm, quando assentado com juntas nominais próximas de 1 cm, corresponde a módulos aproximados de 20 cm na altura e 40 cm no comprimento. Essa modulação deve ser considerada desde o anteprojeto da residência.

Ao planejar as dimensões dos ambientes e a posição de portas e janelas, procure utilizar múltiplos desses módulos. Isso diminui cortes, quebras, desperdícios e ajustes demorados. É como montar um LEGO estrutural: cada bloco, meio-bloco, canaleta e peça complementar tem uma posição prevista na paginação da parede.

O objetivo é reduzir recortes, não prometer que nunca haverá cortes. Encontros de paredes, aberturas e detalhes específicos podem exigir peças especiais. Não improvise cortes em blocos portantes para compensar erros de modulação.

Argamassa de assentamento e juntas

A argamassa de assentamento une os blocos e distribui os esforços entre as peças. Sua resistência, aderência e trabalhabilidade influenciam o desempenho da parede. Não serve apenas para nivelar os blocos.

Em pequenas obras são conhecidos traços tradicionais, em volume, como 1:2:8 e 1:3:9 (cimento, cal hidratada e areia). Essas proporções ajudam a compreender práticas usuais de preparo, mas não devem ser adotadas automaticamente em alvenaria estrutural: a argamassa utilizada precisa atender à resistência e às demais características especificadas para o sistema.

Como orientação prática, mantenha as juntas horizontais e verticais uniformes, frequentemente próximas de 10 mm quando essa for a especificação. Não tente corrigir blocos desnivelados fazendo juntas muito grossas. Confira também o preenchimento das juntas conforme a paginação e o procedimento executivo previstos.

Prepare quantidades compatíveis com o ritmo de assentamento e evite utilizar argamassa que tenha perdido as condições adequadas de aplicação. Não acrescente aditivos improvisados sem verificar sua compatibilidade.

Primeira fiada: confira antes de levantar as paredes

A primeira fiada, chamada de fiada de demarcação, é decisiva. Antes de começar, confira o alinhamento, o esquadro, o nível da base, a posição das paredes e as dimensões dos cômodos. Marque também os vãos de portas e janelas e os encontros entre diferentes panos de alvenaria.

Recomendo demarcar todas as paredes do pavimento antes de elevar as fiadas seguintes. Assim, diferenças nas medidas podem ser identificadas quando ainda são fáceis de corrigir. Não considere automaticamente tolerável um desvio de 1 cm: a aceitação depende do projeto e dos critérios de execução.

Prumo, alinhamento e segurança na elevação

Durante o assentamento, utilize linha de pedreiro, prumo e nível para verificar continuamente as paredes. Uma parede inclinada ou fora da posição prevista pode comprometer a montagem de lajes, os revestimentos e o comportamento estrutural.

Não tente corrigir grandes desvios aumentando a espessura da argamassa nas fiadas superiores. Quando a altura de trabalho exigir, utilize andaimes ou plataformas adequados, sem improvisar apoios sobre pilhas de blocos ou tábuas instáveis.

Amarração entre paredes

Nos encontros entre paredes, a ligação pode ser executada pela amarração dos próprios blocos ou por dispositivos previstos no projeto, como barras e conectores. O detalhe precisa permitir que os panos trabalhem conforme o comportamento estrutural previsto.

Planeje esses encontros na paginação antes do assentamento. Não acrescente telas ou ferros de ligação por improviso, nem deixe juntas verticais contínuas onde o projeto exige amarração.

Instalações elétricas e hidráulicas

Uma das principais diferenças entre alvenaria estrutural e alvenaria de vedação é que não se podem abrir rasgos livremente nas paredes portantes. Por isso, tomadas, interruptores, eletrodutos, pontos de água e passagens de tubulações devem ser planejados antes de iniciar o assentamento.

Eletrodutos podem passar por alvéolos previstos no projeto, desde que não ocupem espaços destinados às armaduras ou ao graute e não prejudiquem a resistência da parede. Não existe autorização genérica para instalar tubulações apenas porque cabem fisicamente no vazio do bloco.

As tubulações que conduzem água ou outros fluidos exigem um cuidado adicional: sua manutenção e substituição devem ser possíveis sem cortar ou quebrar a parede estrutural. Por isso, são frequentemente preferíveis shafts, paredes hidráulicas independentes ou passagens acessíveis e previamente compatibilizadas com o projeto.

Tubos maiores, como os de esgoto, normalmente exigem planejamento específico e podem ser direcionados a shafts ou paredes não estruturais. Evite conexões ocultas em pontos cuja manutenção obrigaria a demolir parte da alvenaria portante.

Portas, janelas, vergas e contravergas

Confira as posições e dimensões dos vãos antes de elevar as paredes. Corrigir uma porta ou janela mal localizada depois da execução pode exigir cortes que comprometam a modulação e a estrutura.

As vergas ajudam a transferir as cargas da região superior dos vãos para as laterais. Nas janelas, as contravergas podem contribuir para distribuir esforços e reduzir fissuras abaixo das aberturas. Na alvenaria estrutural, esses elementos podem utilizar blocos canaleta, armaduras e graute, conforme o projeto.

Utilize peças complementares compatíveis com o bloco cerâmico de 19 cm. Em vãos maiores ou situações especiais, o projeto poderá exigir outra solução estrutural. Não aumente aberturas em paredes prontas sem avaliação técnica.

Encontro das paredes com as lajes

Quando as lajes se apoiam sobre paredes estruturais, a transmissão das cargas deve seguir os detalhes de apoio e de amarração definidos no projeto. A última fiada pode exigir peças e elementos específicos, como canaletas, conforme o sistema adotado.

Se uma parede for executada sob uma laje já existente, verifique primeiro se ela terá função estrutural ou apenas de vedação. O encunhamento tradicional de paredes de vedação não deve ser aplicado automaticamente a uma parede estrutural.

Cuidados finais e observações adicionais

• Compre blocos cerâmicos estruturais com resistência, dimensões e características compatíveis com o projeto; não substitua por blocos de vedação.
• Considere a modulação de 20 e 40 cm desde o anteprojeto para reduzir recortes e desperdícios.
• Proteja as peças contra impactos durante transporte, descarga e armazenamento; separe blocos trincados ou quebrados.
• Use argamassa de assentamento e graute com características especificadas para a alvenaria estrutural.
• Confira toda a primeira fiada, o prumo, o alinhamento e os vãos antes de prosseguir.
• Execute amarrações, vergas, contravergas, cintas e regiões grauteadas conforme o projeto.
• Planeje instalações embutidas para evitar cortes posteriores e permitir manutenção das tubulações de fluidos sem quebrar paredes estruturais.
• Não aplique encunhamento de alvenaria de vedação automaticamente em paredes portantes.
• O desempenho térmico, acústico e econômico deve ser avaliado para a parede completa, não apenas pelo tipo de bloco.
