Execução de fundação tipo Broca Manual
A fundação executada com trado manual — popularmente conhecida como “broca manual” — é uma solução bastante utilizada em obras de pequeno porte no Brasil, especialmente para elementos estruturais leves, como muros divisórios, pequenas edificações térreas e ampliações residenciais. Trata-se de uma fundação profunda, que pode chegar até ± 6 metros de profundidade, dependendo das condições do terreno e do esforço disponível da equipe.

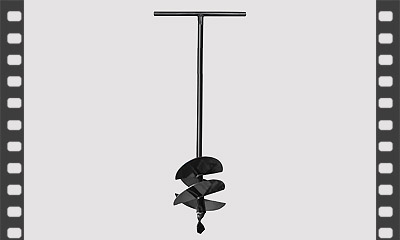

O processo consiste na perfuração do solo com um trado helicoidal metálico, fabricado em diversos diâmetros (10cm a 30cm), comercializado originalmente com cerca de 1 metro de comprimento. Para atingir profundidades maiores, utilizam-se extensões adicionais, acopladas ao trado por meio de grifos (duas chaves do tipo “grifo” que travam os tubos com segurança). A operação normalmente exige o trabalho coordenado de dois serventes, que giram o equipamento manualmente, retiram a terra da cavidade e continuam aprofundando o furo.
Apesar de sua praticidade e baixo custo operacional, o uso do trado manual é limitado pela compacidade e natureza do solo. Em terrenos muito rígidos, compostos por argila dura, camada de cascalho, ou solos com rochas em decomposição; a perfuração torna-se extremamente difícil e muitas vezes inviável. Outro ponto crítico é a presença de lençol freático: quando a água é atingida, existe grande risco de o furo fechar ou colapsar, impossibilitando a concretagem. Nesses casos, deve-se adotar outro tipo de fundação, como a Estaca Strauss, que permite revestimento temporário e execução mais segura em solos saturados.
É fundamental ressaltar que nenhum serviço de fundação deve ser executado sem projeto técnico. O cálculo da profundidade, do diâmetro da estaca, do tipo de armadura e da carga admissível deve ser realizado por um engenheiro civil ou geotécnico, com base nos resultados da sondagem do solo (SPT). Esse profissional também definirá o comprimento necessário para alcançar camadas mais rígidas do subsolo, garantindo segurança à estrutura da edificação.
Após concluída a perfuração, o furo é preenchido com concreto simples, e na parte superior da estaca instala-se a armadura de ligação, que fará a conexão entre a estaca com o bloco de coroamento da fundação. A concretagem deve parar exatamente na cota indicada em projeto; caso ultrapasse esse nível, será necessário demolir o excesso de concreto para possibilitar a correta execução dos blocos da fundação.
Quando a concretagem não puder ser realizada imediatamente após a perfuração, o furo deve ser protegido de forma adequada, normalmente com o uso de tábuas de madeira, cercas improvisadas ou tampa rígida fixada sobre a abertura. Essa proteção evita que ferramentas, pedaços de terra solta ou detritos caiam dentro da estaca, comprometendo sua integridade e dificultando a concretagem posterior. Mais importante ainda, trata-se de uma medida essencial de segurança no canteiro de obras: um furo aberto e desprotegido representa risco grave de acidentes, podendo levar um operário a torcer o tornozelo, sofrer fraturas na perna ou até mesmo queda mais séria ao pisar inadvertidamente sobre a abertura. A sinalização visual ao redor do local também é recomendada, reforçando a prevenção de incidentes.
É importante destacar que não existe, nas Normas Brasileiras, um valor fixo de carga admissível para estacas executadas com trado manual. A NBR 6122:2019 — Projeto e Execução de Fundações determina apenas os critérios de dimensionamento, exigindo que a capacidade de carga seja calculada caso a caso por um engenheiro.
Observações adicionais
- Trata-se de um método de baixo custo, mas que demanda grande esforço físico dos operários e tempo de execução quando comparado à perfuração mecanizada.
- A carga admissível da estaca depende de vários fatores e deve sempre ser definida por um engenheiro.
- Este tipo de fundação é indicado para construções leves; edificações maiores exigem fundações mais robustas e dimensionadas adequadamente.
