Artigo Técnico

O que é laje nervurada?

A laje nervurada é um tipo de laje muito usado na construção civil para vencer vãos maiores com menor consumo de concreto e aço. Ela recebe esse nome porque possui nervuras, que funcionam como pequenas vigas embutidas na própria laje, dispostas de forma regular.

Essas nervuras são as partes mais importantes da estrutura da laje: são elas que resistem aos esforços e ajudam a transferir o peso da laje para as vigas, pilares ou paredes de apoio. Entre uma nervura e outra, em vez de preencher tudo com concreto maciço, utilizam-se materiais mais leves e baratos, como lajotas cerâmicas, lajotas de concreto ou EPS (isopor).

A lógica é simples: onde o concreto não está trabalhando de forma eficiente, substitui-se por um material de enchimento. É como trocar peso morto por inteligência estrutural. O resultado costuma ser uma laje mais leve, econômica e com boa capacidade de vencer vãos.

As lajes nervuradas podem ser classificadas principalmente de duas formas: pela direção das nervuras e pelo método de execução.

Quanto à direção das nervuras

Lajes nervuradas unidirecionais: possuem nervuras principais trabalhando em apenas uma direção. São indicadas para vãos retangulares, onde o comprimento é muito maior que a largura. Nesse caso, o peso é descarregado principalmente nas vigas de apoio localizadas nas extremidades das nervuras.

Esse é o caso típico das lajes pré-fabricadas comuns e das lajes treliçadas usadas em residências. As vigotas são colocadas lado a lado, todas no mesmo sentido, e os enchimentos ficam entre elas.

Lajes nervuradas bidirecionais: possuem nervuras nos dois sentidos, formando uma espécie de grelha. São indicadas para vãos quadrados ou quase quadrados, distribuindo os esforços de maneira mais equilibrada para as quatro vigas de apoio.

Esse tipo é muito usado em edifícios comerciais, garagens, shoppings, escolas e obras com grandes vãos, pois permite reduzir a quantidade de vigas aparentes e criar espaços mais livres.

Quanto ao processo de execução

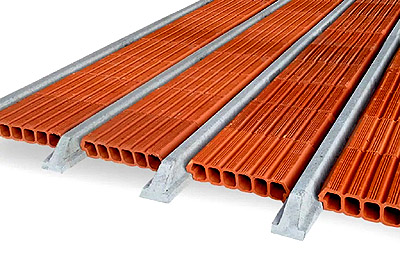

Laje com nervuras pré-moldadas: utiliza vigotas pré-fabricadas já fornecidas com a armadura necessária. É conhecida no mercado como laje pré-fabricada comum. Normalmente é unidirecional, de montagem simples e muito usada em casas térreas e sobrados pequenos.

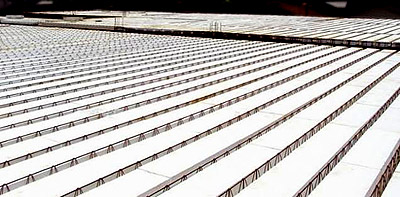

Laje treliçada: utiliza vigotas pré-fabricadas com armadura treliçada. A parte inferior da vigota já vem concretada, e o restante da nervura é preenchido com concreto durante a concretagem da laje. Permite vencer vãos maiores que a laje pré-fabricada tradicional e também é muito usada em obras residenciais.

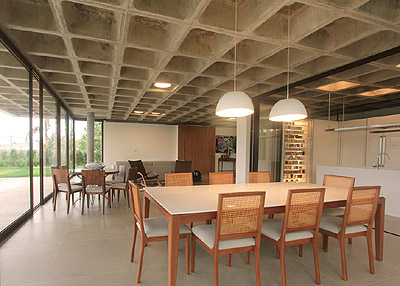

Laje moldada in loco: é executada inteiramente na obra, com fôrmas reutilizáveis, geralmente plásticas ou metálicas, conhecidas como cubetas. Essas fôrmas criam os vazios entre as nervuras. Normalmente é bidirecional e indicada para vãos maiores, como estacionamentos, prédios comerciais e shoppings.

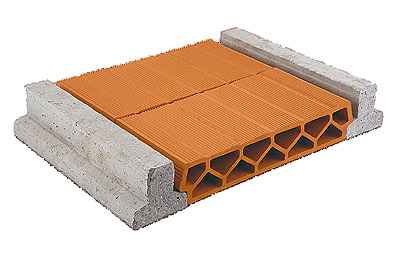

Laje pré-moldada protendida: é parecida com a laje pré-moldada comum, mas utiliza cordoalhas de aço tensionadas antes da concretagem das vigotas. Essa protensão aumenta a resistência, reduz deformações e permite vencer vãos maiores com menor espessura. É uma solução bastante interessante quando se busca liberdade arquitetônica.

Na maioria dos sistemas convencionais, as lajes nervuradas precisam de escoramento provisório durante a montagem e a concretagem. Existem soluções industrializadas que podem dispensá-lo em condições específicas, conforme o projeto e as instruções do fabricante. A retirada das escoras e o eventual reescoramento devem seguir o plano de execução, considerando a resistência atingida pelo concreto e as cargas atuantes. Retirar escoras antes da hora é um daqueles atalhos perigosos com risco de acidentes graves.

Como comprar uma laje nervurada?

A compra de uma laje nervurada não deve ser feita apenas dizendo “quero uma laje H12” ou “quero uma laje para minha casa”. O fabricante precisa receber informações corretas para fornecer um produto adequado.

As principais informações são:

• dimensões da laje: largura e comprimento do ambiente ou painel;
• sentido das vigotas: direção em que as nervuras serão montadas;
• vão livre: distância entre os apoios da laje;
• sobrecarga prevista: uso do ambiente e peso que a laje deverá suportar;
• tipo de apoio: vigas, paredes estruturais ou outros elementos;
• espessura da capa de concreto: camada superior que será concretada na obra;
• resistência do concreto: o Fck especificado pelo projetista.

Comprar uma laje sem fornecer esses dados é arriscado. O fabricante pode entregar uma solução insuficiente para o vão ou para a carga prevista. O resultado pode ser excesso de deformação, trincas, vibração desconfortável ou, em casos extremos, risco estrutural.

O ideal é que o projeto estrutural já especifique o tipo de laje, altura, armaduras complementares, espessura da capa, resistência do concreto, sentido de montagem e detalhes de escoramento.

Altura da laje: H8, H12, H16...

No mercado, lajes nervuradas pré-moldadas costumam ser identificadas pela altura nominal do enchimento ou pela designação comercial do sistema, recebendo nomes como H8, H12, H16, H20 ou H25.

Em um sistema no qual H8 corresponde a um enchimento de 8 cm, por exemplo, ainda será acrescentada a capa de concreto. Portanto, a espessura total não é apenas o número “H”: com uma capa de 4 cm, seria de aproximadamente 12 cm. Confira sempre o significado da designação no catálogo do fabricante e no projeto.

A capa de concreto é a camada superior concretada na obra, acima das vigotas e dos blocos de enchimento. Ela tem função estrutural e ajuda a solidarizar todo o conjunto. Não é um “acabamento grosso”: é parte importante da laje.

Já a contraflecha é uma pequena elevação proposital prevista, quando necessária, na montagem ou no escoramento, para compensar parte das deformações esperadas. Sua necessidade e seu valor dependem do projeto estrutural: não basta adotar uma curvatura por conta própria, nem ela garante que a laje ficará perfeitamente plana depois de carregada.

Também é necessário observar quanto a vigota deve entrar sobre a viga ou parede de apoio. Apoio insuficiente pode comprometer a segurança. Esse detalhe deve seguir orientação do projeto estrutural e do fabricante.

Material de enchimento

Lajota cerâmica: é o material de enchimento mais utilizado, principalmente pelo baixo custo. É leve e fácil de encontrar. Porém, é frágil: pode quebrar durante transporte, montagem e concretagem, especialmente em lajes de menor altura, como H8.

Lajota de concreto: tem formato parecido com a cerâmica, mas é fabricada em concreto. É mais resistente, porém mais pesada e normalmente um pouco mais cara. Pode ser interessante quando se deseja maior robustez na montagem.

EPS (isopor): pode ter custo maior que as lajotas tradicionais, mas oferece vantagens importantes. É muito leve, reduz o peso próprio do enchimento e pode contribuir para o desempenho térmico da laje. O isolamento acústico entre pavimentos, porém, depende do conjunto construtivo — laje, contrapiso, revestimentos e outras camadas — e não é garantido apenas pelo EPS. Também facilita cortes e adaptações em alguns casos.

A escolha do enchimento não deve considerar apenas o preço da peça. Peso, facilidade de montagem, perdas por quebra e desempenho térmico entram na conta; o desempenho acústico deve ser avaliado para o sistema completo.

Sobrecarga: o peso que a laje precisa suportar

Um dos dados mais importantes no dimensionamento de uma laje é a sobrecarga. Esse termo se refere ao peso que poderá estar sobre a laje depois da obra pronta: pessoas, móveis, equipamentos, objetos armazenados e uso do ambiente.

Uma sala residencial tem cargas bem diferentes de uma biblioteca cheia de estantes com livros, ou uma área comercial com estoque de produtos.

Para ter uma ideia da ordem de grandeza, a ABNT NBR 6120 estabelece sobrecargas de utilização conforme a finalidade de cada ambiente. Alguns exemplos são:

• Dormitórios residenciais: aproximadamente 150 kgf/m².
• Salas de uso geral de escritórios: aproximadamente 250 kgf/m².
• Corredores comuns de escritórios: aproximadamente 300 kgf/m².
• Bibliotecas e arquivos: as sobrecargas variam conforme a utilização. Salas de leitura possuem exigências diferentes das áreas com estantes e armazenamento de livros, que podem exigir cargas muito superiores às de ambientes comuns.

É importante compreender que esses valores representam apenas as sobrecargas de utilização, como pessoas, móveis e equipamentos. No dimensionamento da laje, também devem ser considerados o peso próprio da estrutura, revestimentos, paredes e demais cargas permanentes, além das condições específicas previstas no projeto estrutural.

Por isso, nunca diga ao fabricante apenas “é uma laje de casa”, é necessário informar o uso do local. Por exemplo, o local onde será apoiada a caixa d'água, um depósito, uma garagem de veículos; tem sobrecargas diferentes e precisa ser informada ao projetista.

Custo comparativo

Quando bem especificadas, as lajes nervuradas podem reduzir significativamente o consumo de materiais em comparação com lajes maciças. Em alguns casos, a economia de concreto e aço pode chegar a até 30%, principalmente em vãos maiores.

A economia ocorre porque a laje deixa de ser maciça em toda a sua espessura. O concreto fica concentrado nas nervuras e na capa, onde é mais necessário estruturalmente, enquanto os vazios são preenchidos com materiais leves e mais baratos.

No entanto, nem sempre a laje nervurada será a opção mais barata. Em vãos pequenos, uma solução mais simples pode ser mais econômica. Em obras muito pequenas, o custo de transporte, escoramento, perdas e mão de obra pode reduzir a vantagem.

Portanto, a comparação deve considerar o conjunto: concreto, aço, enchimento, escoramento, mão de obra, velocidade de execução, transporte e acabamento final.

Dicas de uso

• Para vãos pequenos, como cerca de 3,00 m em residências, a laje pré-moldada comum H8 pode ser uma opção econômica, se o projeto confirmar sua adequação.
• Para vãos da ordem de 3,00 m a 5,00 m, podem ser estudadas lajes H12 ou maiores, comuns ou treliçadas, conforme cargas, apoios e projeto.
• Para vãos da ordem de 3,00 m a 7,00 m, a laje treliçada é uma alternativa a avaliar, sem que essa faixa, isoladamente, determine o sistema.
• Em alguns sistemas e vãos maiores, podem ser necessárias nervuras transversais adicionais, conforme o dimensionamento.
• Para vãos maiores, como acima de 7,00 m, vale comparar soluções bidirecionais moldadas in loco, pré-moldadas protendidas e outras alternativas estruturais.

Em vãos maiores, atenção às deformações e à eventual contraflecha definida no projeto. Não a execute por estimativa: ela deve considerar o sistema, as cargas e o comportamento esperado da estrutura.

---

Resumo

A laje nervurada é uma solução inteligente para reduzir peso próprio, economizar concreto e aço e vencer vãos maiores. Mas não é um produto que deve ser escolhido apenas pelo preço ou pelo “padrão do vizinho”.

É necessário informar dimensões, vão livre, sobrecarga, sentido das vigotas, tipo de apoio, espessura da capa, resistência do concreto, escoramento, eventual contraflecha e armaduras adicionais.

Por fim, a escolha do tipo de laje faz parte da estrutura da obra. Deve ser feita por um engenheiro, avaliando uso do ambiente, cargas, apoios, deformações e segurança. Laje bem escolhida trabalha em silêncio por décadas. Laje mal escolhida ou mal dimensionada será um problema durante a vida útil do imóvel: trincas, vibrações, deformações (flechas) e eventualmente, problemas estruturais mais graves.
