Estrutura de Madeira para Telha Cerâmica com Vão Livre de até 7,00 m

O segredo de um telhado de madeira com vão livre de 7 metros está menos no tamanho aparente das vigas e mais na geometria das tesouras, nas ligações e na maneira como os esforços chegam aos apoios. Uma estrutura pode parecer robusta e, ainda assim, apresentar deformações ou problemas de estabilidade se esses detalhes forem mal resolvidos.

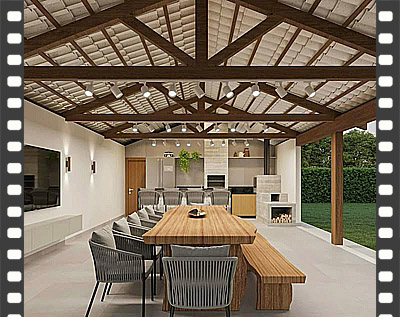

As tesouras de madeira permitem vencer vãos sem pilares intermediários, sendo utilizadas em garagens, salões, varandas e áreas comerciais. Elas são formadas por barras ligadas em nós, que trabalham principalmente à tração ou à compressão e transmitem as cargas da cobertura aos apoios. A escolha da geometria, das peças e das ligações depende do vão, da inclinação, do tipo de telha, da ação do vento e das características da madeira.

1. Entenda como a tesoura sustenta o telhado

Em uma tesoura convencional, os banzos superiores acompanham as águas do telhado, o banzo inferior ajuda a fechar o conjunto e as diagonais e montantes distribuem os esforços entre os nós. Existem diferentes arranjos, como Howe, Pratt e Polonceau, mas nenhum modelo é automaticamente melhor apenas por receber determinado nome.

Um detalhe fundamental: não retire o banzo inferior nem altere diagonais para ganhar pé-direito sem reavaliar a estrutura. O banzo inferior pode trabalhar como tirante e impedir que os apoios sejam empurrados para fora. Cortá-lo pode alterar completamente o funcionamento da tesoura.

Outro erro é apoiar cargas extras — como reservatórios, equipamentos ou forros pesados — em qualquer barra disponível. Esses elementos precisam estar previstos na estrutura, assim como eventuais painéis solares.

2. Vão de 7 metros não determina sozinho a bitola da madeira

É comum encontrar em obras peças comerciais de 6 × 16 cm, 6 × 20 cm, 5 × 6 cm e 5 × 2 cm, utilizadas em diferentes funções. Entretanto, essas medidas não são um dimensionamento universal para uma tesoura de 7 metros. A seção necessária depende da posição da peça, dos esforços, da distância entre tesouras, da espécie e classe resistente da madeira e das condições de ligação.

O projeto deve indicar, peça por peça, a seção, o comprimento, a madeira especificada, as emendas, os conectores e o espaçamento entre os conjuntos. A montagem não deve ser decidida apenas comparando a obra com uma fotografia de telhado semelhante.

Dica para conferir o orçamento: peça uma relação de peças com medidas, quantidades e comprimentos. Isso permite verificar se a madeira entregue corresponde ao projeto e reduz improvisações por falta de material.

3. Escolha madeira adequada e confira cada peça

Garapeira, Cambará, Angelim e Jatobá são exemplos de madeiras encontradas no mercado, mas o nome comercial ou a densidade, isoladamente, não garantem resistência estrutural. A espécie correta, a qualidade das peças, a umidade, os defeitos e a classe resistente prevista no projeto precisam ser considerados.

Antes da montagem, procure rachaduras importantes, apodrecimento, sinais de insetos, empenamento excessivo e nós ou defeitos em regiões críticas. Madeira muito úmida pode deformar ou retrair após a instalação, afrouxando ligações e alterando o alinhamento do telhado.

Utilize madeira de procedência regular e tratamento preservativo compatível com sua exposição e com o sistema especificado. Proteja especialmente os pontos de corte e as extremidades conforme as instruções do tratamento. Verniz ou stain pode proteger a superfície contra intempéries quando indicado, mas não substitui o tratamento preservativo necessário.

4. As ligações são tão importantes quanto as vigas

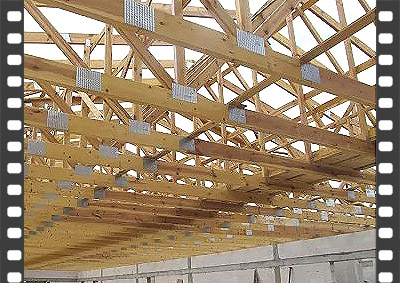

As barras de uma tesoura só trabalham em conjunto quando os nós conseguem transmitir corretamente os esforços. Chapas metálicas, parafusos, pinos e outros conectores devem ser escolhidos e posicionados conforme o detalhamento estrutural.

O segredo de uma boa ligação é evitar improvisos: não substitua parafusos especificados por pregos comuns, não reduza a quantidade de conectores e não faça furos muito próximos às extremidades da madeira. Essas alterações podem provocar fissuras, esmagamento da madeira ou perda de resistência da ligação.

Observe também a proteção contra corrosão dos conectores, especialmente em locais úmidos ou próximos ao litoral. A compatibilidade entre os metais e a madeira tratada deve ser considerada.

5. Apoios, ancoragens e vento: o telhado precisa ficar preso à construção

As tesouras devem descarregar seus esforços em vigas, pilares ou outros apoios capazes de recebê-los. Não basta colocar a madeira sobre uma parede e confiar no peso das telhas. O projeto deve verificar a distribuição das cargas, a área de apoio e a fixação.

O vento pode exercer pressão e também sucção, tentando levantar a cobertura. Por isso, as ancoragens metálicas e o caminho contínuo das forças — das telhas às ripas, caibros, terças, tesouras e estrutura da edificação — são fundamentais.

Além disso, as tesouras precisam de contraventamento para manter a estabilidade lateral durante a montagem e depois da obra pronta. Uma tesoura isolada, ainda sem as ligações e travamentos previstos, pode tombar mesmo que tenha resistência suficiente para suportar o telhado quando concluído.

6. Inclinação, ripamento e proteção contra chuva

A inclinação mínima deve ser definida pelo modelo de telha cerâmica e pelas orientações do fabricante, considerando também comprimento das águas, exposição ao vento e demais condições do projeto. Valores como 30% ou 35% são encontrados em alguns sistemas, mas não servem como regra para todas as telhas.

Outro detalhe decisivo é a galga, distância entre as ripas que recebem as telhas. Ela deve corresponder à telha realmente adquirida, pois diferenças pequenas podem prejudicar o encaixe e provocar infiltrações. Antes de fixar todas as ripas, confira a galga com amostras das telhas do lote fornecido.

Beirais ajudam a proteger fachadas, mas sua largura depende do projeto, da arquitetura e das condições locais; 50 cm não é mínimo universal. Quando houver subcobertura, utilize produto específico para essa função, instalado com sobreposições, ventilação e drenagem conforme o sistema. Uma manta térmica ou aluminizada não substitui automaticamente uma subcobertura impermeável, e o forro de madeira tem outra finalidade.

7. Como acompanhar a montagem e receber o serviço

Antes de começar, confira o desenho das tesouras, o detalhamento dos nós, a posição dos apoios e o plano de montagem. A responsabilidade técnica deve ser registrada por profissional habilitado, com ART no sistema CREA ou RRT no sistema CAU, conforme a atribuição profissional.

Durante a execução, observe se as tesouras estão aprumadas, alinhadas, devidamente apoiadas e contraventadas. Não permita retirada prematura de escoras provisórias ou alterações nas ligações para facilitar a passagem de instalações.

Antes de receber a cobertura, verifique: conectores instalados, fixações e ancoragens concluídas, madeira protegida nos cortes, espaçamento das ripas compatível com as telhas, alinhamento do conjunto e ausência de peças danificadas. Fotografe as ligações e apoios antes que fiquem escondidos por forros ou acabamentos.

Madeira ou aço? Ambos podem vencer vãos dessa ordem. A escolha deve comparar projeto, custo total, disponibilidade de mão de obra, manutenção, estética e condições de exposição, sem presumir que um material será sempre mais barato ou seguro.

---

Resumo — os segredos da estrutura

• Não escolha bitolas apenas pelo vão: cargas, espaçamentos, madeira e ligações determinam as dimensões.
• Não corte o banzo inferior: ele pode ser essencial para o equilíbrio da tesoura.
• Confira a madeira: procedência, umidade, defeitos e tratamento adequado.
• Respeite o detalhamento dos nós: conectores não são acessórios opcionais.
• Garanta ancoragens e contraventamentos: o vento pode levantar ou desestabilizar a cobertura.
• Confira inclinação e galga: use os parâmetros da telha efetivamente comprada.
• Não confunda forro, manta térmica e subcobertura: cada sistema desempenha uma função.
• Fiscalize antes de fechar: registre apoios, ligações e travamentos com fotografias.

Um telhado de madeira bem executado não depende de peças enormes nem de soluções improvisadas. Depende de uma estrutura em que cada barra, ligação e apoio cumpra sua função.
