Artigo Técnico

Estrutura de Madeira para Telha Metálica com Vão Livre de até 10,00 Metros

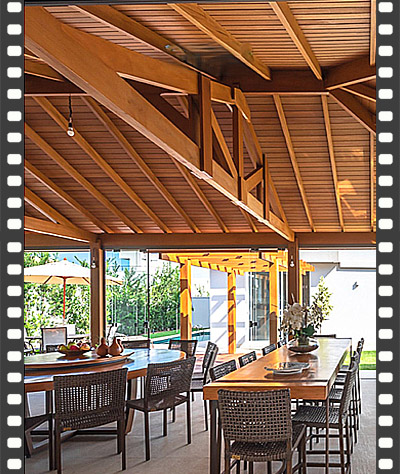

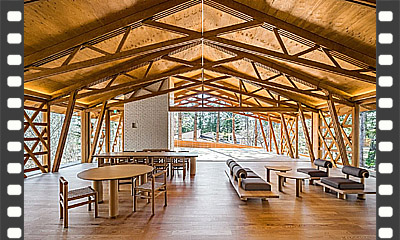

Em coberturas com vãos livres da ordem de 10,00 metros, a estrutura de madeira para telha metálica pode unir resistência, aparência natural e praticidade de montagem. Para vencer essa distância sem apoios intermediários, uma solução frequente é utilizar tesouras de madeira dimensionadas estruturalmente, formadas por banzos, diagonais e montantes que distribuem os esforços entre os apoios. É uma alternativa encontrada em galpões, varandas, garagens, áreas de lazer e pavilhões comerciais.

É importante distinguir dois vãos: o vão livre de 10 m é vencido pela tesoura, entre pilares ou paredes de apoio; já as terças são peças apoiadas sobre as tesouras e vencem a distância entre uma tesoura e outra. Uma terça de madeira de 6 × 20 cm, por exemplo, não deve ser interpretada como peça capaz de vencer sozinha os 10 m do telhado. Seu vão admissível depende da espécie, da qualidade da madeira, das cargas e do dimensionamento.

Projeto estrutural e escolha da tesoura

O cálculo deve ser elaborado por profissional legalmente habilitado, com a responsabilidade técnica correspondente. Devem ser considerados o peso da cobertura, o vento (inclusive a sucção que tende a levantar as telhas), as cargas de manutenção, os apoios, a geometria do telhado, as ligações e a estabilidade do conjunto. Para projeto de engenharia, a documentação de responsabilidade técnica usual é a ART; a RRT corresponde a atividades de arquitetura e urbanismo dentro das atribuições profissionais aplicáveis.

Entre as configurações tradicionais estão tesouras do tipo Howe, Pratt e Polonceau, além de variações adaptadas à inclinação e ao vão. A escolha não depende apenas da aparência: muda a distribuição de esforços nas barras e nas ligações. O projetista também deve detalhar os contraventamentos, que impedem deslocamentos laterais e instabilidade das tesouras durante a montagem e durante a vida útil da cobertura.

Terças, caibros e seções de madeira

Como referências encontradas em obras, podem aparecer terças de 6 × 20 cm, peças secundárias de 6 × 16 cm e caibros de 5 × 6 cm quando o sistema de apoio da telha exigir. Esses valores ajudam a compreender a ordem de grandeza das peças, mas não constituem uma receita para uma cobertura de 10 m. O dimensionamento depende do vão efetivo de cada peça, do espaçamento das tesouras, das ações do vento, da espécie e classe da madeira, das deformações admissíveis e das ligações.

Telhas metálicas trapezoidais, zipadas ou do tipo sanduíche podem exigir soluções de apoio e fixação diferentes. Algumas são fixadas diretamente nas terças; outras usam presilhas ou acessórios específicos. Espaçamento dos apoios, inclinação mínima, sobreposições e fixadores devem respeitar o modelo de telha e o projeto. Não se deve escolher o espaçamento das terças apenas porque uma determinada seção de madeira está disponível no depósito.

Escolha, recebimento e conservação da madeira

Madeiras como Garapeira, Cambará, Angelim, Itaúba e Jatobá são conhecidas no mercado de construção, assim como produtos de eucalipto tratado. Entretanto, o nome comercial não garante por si só uma resistência específica: espécies distintas podem ser vendidas sob nomes semelhantes, e a capacidade depende de classificação, defeitos, umidade e propriedades consideradas no projeto.

Na entrega, confira dimensões, empenamentos, rachaduras, nós excessivos, sinais de cupins e peças deterioradas. Armazene a madeira elevada do solo, em local ventilado e protegida da chuva, evitando também secagem desigual. Quando houver tratamento preservativo, verifique sua adequação à classe de uso e trate cortes e furos conforme orientação do fornecedor. Stain, verniz e seladores superficiais podem auxiliar na conservação e no acabamento, mas não substituem tratamento preservativo quando este for necessário.

Ligações e ancoragem da cobertura

Os encontros das barras das tesouras, chamados de nós, merecem especial atenção. Chapas metálicas, parafusos passantes, conectores e outros elementos devem ser especificados e posicionados conforme o projeto, com distâncias adequadas às bordas da madeira. Não basta aumentar a quantidade de pregos ou parafusos para compensar uma ligação mal detalhada.

As tesouras devem ser apoiadas e ancoradas em pilares, vigas ou paredes que tenham capacidade para receber as reações da cobertura. A ancoragem precisa resistir tanto aos esforços verticais quanto às ações horizontais e de levantamento pelo vento. Chumbadores metálicos são uma solução frequente, mas seu tipo, quantidade, embutimento e posição dependem do projeto e do material do apoio.

Também devem ser executadas as ligações e diagonais de contraventamento entre tesouras e terças, quando previstas. Uma tesoura isolada pode parecer firme no chão, mas não estar estável enquanto é içada e montada; por isso, o travamento provisório durante a montagem é tão importante quanto o definitivo.

Montagem, telhas e segurança em altura

Antes de começar, confira a posição dos apoios, as medidas das peças, o esquadro, o alinhamento e a sequência de içamento. Organize a movimentação das tesouras de acordo com seu peso e dimensões, utilizando equipamentos de elevação e pontos de içamento apropriados quando necessários. Não deixe tesouras recém-posicionadas sem travamento provisório seguro.

O trabalho em altura exige planejamento, proteção contra quedas, acessos adequados e profissionais capacitados e autorizados conforme os requisitos aplicáveis. Telhas metálicas não devem ser utilizadas como passarelas improvisadas; para montagem e manutenção, preveja meios de circulação e proteção compatíveis com a cobertura.

Durante a fixação, utilize os parafusos, presilhas, arruelas de vedação e arremates especificados para a telha escolhida. Aperto excessivo pode deformar a arruela e prejudicar a vedação; aperto insuficiente também pode causar infiltrações e desprendimentos. Confira cumeeiras, rufos, calhas e pontos de encontro com paredes.

Conforto térmico, condensação e ventilação

Uma cobertura metálica simples pode transmitir calor e produzir ruído perceptível durante chuvas. Conforme o uso do ambiente, vale avaliar telhas termoacústicas, mantas apropriadas ou sistemas de forro. A escolha deve considerar o desempenho desejado, a reação ao fogo, a condensação e a compatibilidade com os componentes da cobertura.

Em algumas situações, ventilação em cumeeiras ou beirais ajuda a reduzir calor e umidade acumulada. Entretanto, aberturas precisam ser detalhadas para impedir entrada de chuva, insetos e aves e não podem comprometer a resistência ao vento. Uma manta dita “anticondensação” também não substitui automaticamente o estudo das condições de umidade e ventilação.

Madeira ou estrutura metálica: o que compensa?

A madeira costuma agradar pela aparência natural e pela possibilidade de ajustes de carpintaria durante a montagem. A estrutura metálica pode oferecer peças industrializadas com elevada precisão dimensional e soluções eficientes para grandes vãos. Não é correto afirmar que a madeira será sempre mais leve ou mais barata: o resultado depende do vão, das cargas, do projeto, do preço local dos materiais, do transporte, da mão de obra e da manutenção.

Para comparar propostas, solicite orçamentos com o mesmo vão livre, área coberta, modelo de telha, condições de apoio e exigências de acabamento. Inclua ligações, contraventamentos, tratamentos, montagem, equipamentos de elevação e manutenção futura. Uma solução aparentemente mais barata por metro cúbico ou por quilograma pode ter custo total maior quando esses itens são considerados.

Inspeção e manutenção da estrutura

Depois da montagem, verifique periodicamente sinais de infiltração, cupins, fungos, peças empenadas, fissuras relevantes, conectores frouxos e corrosão das chapas metálicas. Em regiões expostas à chuva ou ao sol, o acabamento protetivo pode exigir renovação. A referência prática de inspeção ou reaplicação a cada 2 a 3 anos pode ajudar no planejamento, mas o intervalo efetivo depende do produto, da exposição e do estado da madeira.

Se surgirem deformações progressivas, deslocamentos nas ligações ou movimentação perceptível durante ventos fortes, não tente resolver apenas acrescentando pregos ou escoras improvisadas: solicite avaliação técnica antes de continuar utilizando a cobertura.

---

Observações adicionais

• O vão livre de até 10 m refere-se à estrutura principal dimensionada para vencê-lo; as terças possuem vãos próprios entre apoios.
• Seções de 6 × 20 cm, 6 × 16 cm e 5 × 6 cm são referências comerciais, não dimensionamento pronto para uso.
• Exija projeto, detalhamento das ligações, contraventamentos e responsabilidade técnica compatível com a atividade.
• Não substitua conectores calculados por pregos ou parafusos escolhidos apenas por conveniência.
• Confirme no manual da telha os espaçamentos, inclinações e sistemas de fixação aplicáveis.
• Planeje içamento, travamentos provisórios, acesso e proteção contra quedas antes de iniciar a montagem.
• Inspecione periodicamente madeira, tratamentos, pontos de infiltração, ancoragens e fixadores.
