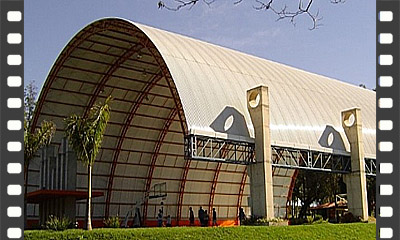

Estrutura Metálica em Arco para Telha de Aço com vão livre de 30,00 m
A estrutura metálica em arco é uma das soluções mais elegantes e eficientes para coberturas de grande vão, permitindo vencer distâncias de até 30,00 metros sem apoios intermediários. Formada por perfis curvados de aço, essa configuração distribui uniformemente os esforços ao longo do arco, garantindo excelente resistência e estabilidade com baixo peso próprio. Muito utilizada em galpões industriais, ginásios, centros esportivos, pavilhões de eventos e coberturas comerciais, combina desempenho estrutural, rapidez construtiva e estética moderna.
O cálculo da estrutura deve ser desenvolvido por engenheiro estrutural, conforme as normas ABNT NBR 8800 (estruturas de aço) e NBR 6123 (ações do vento). O projeto define o raio de curvatura, a altura do arco e os vínculos de apoio nas bases, garantindo estabilidade e deformações dentro dos limites admissíveis. Em vãos de até 30 m, podem ser utilizadas tesouras curvas treliçadas ou pórticos tubulares arqueados, fabricados em perfis redondos, retangulares ou laminados tipo “I”.
Os arcos são compostos por perfis metálicos de alta resistência (aço ASTM A36, A572 ou equivalentes), conformados em curva por dobra a frio ou rolagem. As terças metálicas — geralmente em perfis “Z” ou “U” galvanizados — acompanham a curvatura do arco e servem de apoio às telhas. As ligações são executadas com chapas de ligação, parafusos de alta resistência ou soldadas, garantindo precisão e rigidez ao conjunto. Contraventamentos em cabos de aço ou barras diagonais asseguram o equilíbrio global da estrutura sob cargas horizontais e de vento.
As telhas de aço galvanizado, galvalume ou termoacústicas são fixadas diretamente sobre as terças com parafusos auto-roscantes e arruelas de vedação. A inclinação aparente do arco varia de acordo com o raio projetado, garantindo o escoamento natural da água pluvial sem necessidade de grandes declividades. Em coberturas fechadas, recomenda-se o uso de manta anticondensação ou isolante térmico (PU, EPS ou lã mineral) para melhorar o conforto interno e reduzir o ruído da chuva.
Vantagens da estrutura metálica em arco: o sistema proporciona grande leveza estrutural, elevada capacidade de vencer vãos longos e rápida montagem. O formato curvo reduz esforços concentrados e melhora o desempenho aerodinâmico frente à ação dos ventos. Além disso, a ausência de pilares internos amplia a área útil e facilita o uso do espaço. Do ponto de vista arquitetônico, o arco confere à edificação um aspecto moderno e fluido, bastante valorizado em projetos contemporâneos.
Desvantagens e cuidados: a estrutura metálica exige proteção anticorrosiva rigorosa — pintura epóxi, galvanização a quente ou pintura poliuretânica — conforme a agressividade do ambiente (rural, urbano ou marítimo). Em regiões úmidas ou próximas ao litoral, a inspeção e manutenção devem ser periódicas. Outro ponto de atenção é a dilatação térmica do aço: o projeto deve prever juntas de dilatação e fixações adequadas das telhas para evitar deformações ou ruídos estruturais.
Observações adicionais:
- O projeto estrutural deve incluir análise de estabilidade global, cálculo de vento e detalhamento de fundações com apoios articulados ou engastados, conforme o tipo de arco adotado.
- Os arcos metálicos podem ser executados em segmentos soldados ou contínuos, transportados e montados por içamento com gruas ou guindastes.
- Para estabilidade lateral, instale contraventamentos diagonais entre arcos e longarinas, formando pórticos tridimensionais resistentes a esforços horizontais.
- As estruturas em arco requerem execução industrial precisa; qualquer desvio de curvatura pode afetar a simetria e a estanqueidade da cobertura.
- Com manutenção adequada, uma estrutura metálica em arco pode ter vida útil superior a 50 anos, mantendo desempenho e estética excepcionais.
- Este tipo de estrutura requer um projeto detalhado, de forma que a estimativa de custos é apresentada neste item estimando um consumo de aço em quilos por metro quadrado de cobertura a ser construida, que na verdade, são quilos de perfis metálicos estruturais.
- Estruturas desse porte requer uso de guindastes, não incluso na relação acima, pois o tipo de guindate e quantidade de dias trabalhados depende das condições de acesso ao local e do projeto da cobertura.
- O cálculo deve ser executado por engenheiro habilitado, com emissão de ART/RRT.
