O que é a demarcação da obra?
A demarcação da obra é o processo de passar para o terreno as medidas que estão no projeto. Em outras palavras, é o momento em que a casa deixa de existir apenas no papel e começa a ganhar posição real no lote. Parece simples, mas não é tão fácil: a demarcação é uma das etapas iniciais mais importantes da obra e exige muita atenção, conferência e responsabilidade técnica.
Um erro nessa fase pode gerar problemas graves: construir invadindo o terreno do vizinho, desrespeitar os recuos obrigatórios, executar paredes fora de esquadro, deixar ambientes internos menores que o previsto, errar a posição de estacas, blocos de fundação, pilares e até ter que demolir partes já executadas. É aquele tipo de erro que nasce pequeno, com alguns centímetros, mas cresce como uma bola de neve no orçamento.
Por isso, a demarcação da obra deve ser acompanhada com muito cuidado pelo engenheiro responsável. Ela é a “partida” da construção. Se a largada estiver torta, a corrida inteira fica comprometida.
As referências do terreno
Antes de marcar qualquer coisa, é necessário definir quais serão as referências usadas no terreno. Em muitos casos, a referência principal é o alinhamento frontal do lote, junto à rua, e as divisas laterais. Porém, nem sempre é assim. Terrenos irregulares, lotes de esquina, terrenos em curva, áreas com divisas tortas ou medidas antigas exigem atenção redobrada.
O projeto deve indicar claramente de onde partirão as medidas: alinhamento da rua, divisa lateral, eixo de uma via, marco topográfico, muro existente ou outro ponto fixo. Se a referência estiver errada, todas as medidas seguintes também estarão erradas. É como começar a abotoar uma camisa pelo botão errado: no final, nada encaixa.
Após a limpeza do terreno e, se necessário, após a terraplenagem e o nivelamento básico, inicia-se a montagem do gabarito da obra.
O que é o gabarito da obra?
O gabarito é uma estrutura provisória de madeira, feita com pontaletes e sarrafos, construída ao redor da área onde ficará a edificação. Normalmente é instalado a cerca de 1,00 metro de altura em relação ao terreno, afastado da área de escavação, para não atrapalhar a execução das fundações.
As “pernas” do gabarito — os trechos longitudinais e transversais — devem estar bem firmes, niveladas e em esquadro. Sobre os sarrafos superiores são marcados os eixos da obra. Essas marcações são feitas com lápis, caneta, tinta ou riscador, e geralmente recebem dois pregos ao lado do risco. Entre esses pregos passa uma linha de nylon, linha de pedreiro ou arame, esticada de um lado ao outro do gabarito.
Quando duas linhas se cruzam — uma no sentido longitudinal e outra no sentido transversal — o ponto de encontro representa uma posição importante da obra: o centro de uma estaca, o eixo de um pilar, o centro de uma parede ou outro elemento definido no projeto.
Eixos da obra: o “endereço” de cada ponto
Um bom projeto de fundações e estrutura deve apresentar os eixos principais da obra. É comum identificar um sentido com números e o outro com letras. Assim, um ponto pode ser chamado de A1, B3, F14 e assim por diante. Esse sistema facilita a comunicação entre engenheiro, mestre de obras, carpinteiro, armador e pedreiro.

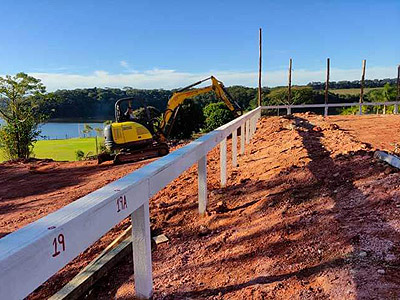

Após marcar os eixos no gabarito, é muito importante escrever o nome de cada eixo no sarrafo. Use tinta ou caneta resistente à água, pois chuva e sol podem apagar marcações fracas. Alguns construtores pintam o gabarito de branco para destacar os riscos, nomes e pregos.
Se o projeto estrutural ou de fundações não apresentar eixos claros, vale solicitar ao projetista uma revisão no desenho. Demarcação não deve ser feita “no instinto”. Quanto mais claro o projeto, menor o risco de erro na obra.
O risco de passar erro do projeto para a obra
É importante observar que, se o projeto tiver erro de medidas, esse erro será transferido para a construção. A obra não “corrige sozinha” um desenho errado. Pelo contrário: ela materializa o erro em concreto, bloco e argamassa.
Um exemplo simples: lavabos, banheiros e áreas de serviço costumam ter dimensões reduzidas para economizar espaço. Dez centímetros a menos podem impedir a instalação confortável de uma bacia sanitária, de um tanque ou de uma máquina de lavar roupa. O que parecia uma pequena diferença no papel pode virar um problema de uso todos os dias.
Por isso, antes da demarcação, o engenheiro deve conferir compatibilidade entre projeto arquitetônico, estrutural e de fundações. Se houver dúvida, pare e esclareça com o projetista. Na demarcação, perguntar antes é barato; corrigir depois é caro.
Ferramentas simples ou topografia?
Em obras pequenas, a demarcação costuma ser feita com ferramentas simples: trena, martelo, prumo de centro e mangueira de nível; além de pregos, linha de nylon e arame. Quando bem executado e conferido, esse método atender perfeitamente a construção de pequenas residências.
Mas em obras maiores, terrenos irregulares, construções com muitos eixos, divisas complexas ou necessidade de alta precisão, o ideal é contratar um topógrafo. Ele utiliza equipamentos de alta precisão, como a Estação Total, capaz de medir distâncias e ângulos com muito mais segurança.
Se a obra for de pequeno porte e a demarcação for feita sem topografia, duas dicas são essenciais:
- Use trena de aço. Trenas de fibra podem deformar, esticar com força ou variar com calor e sol, gerando erros de medida.
- Confira o esquadro pelo método 3-4-5. Ele ajuda a garantir ângulos de 90 graus no canteiro.
Como funciona o método 3-4-5?
O método 3-4-5 usa o triângulo de Pitágoras para formar um ângulo reto. É simples e muito útil na obra.

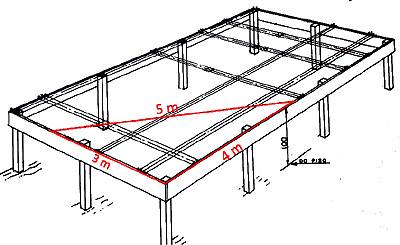

Funciona assim: escolha um ponto de referência. Em uma direção, marque 3,00 metros. Na direção perpendicular, marque 4,00 metros. Agora meça a diagonal entre esses dois pontos. Se a diagonal tiver exatamente 5,00 metros, o ângulo formado é de 90 graus.
Se a diagonal não der 5,00 metros, ajuste as linhas até chegar nessa medida. Em áreas maiores, pode-se usar a mesma proporção: 6-8-10, 9-12-15 e assim por diante. Quanto maior a medida, maior a precisão da conferência.
Esse método é antigo, simples e eficiente. É quase uma “calculadora sem pilha” da construção civil.
O gabarito é sagrado?
Muitos engenheiros dizem que o gabarito da obra é “sagrado”. E há uma boa razão para isso: ali estão as referências principais da construção. Se alguém mexer no gabarito, serrar um trecho ou deslocar um sarrafo; as marcações podem ser perdidas.
Mas o canteiro de obras é um lugar dinâmico. Passam pessoas, carrinhos de mão, caminhões, materiais, betoneiras... então, não é raro alguém cortar um trecho do gabarito porque “estava atrapalhando a passagem”. O problema é que aquele pedaço aparentemente sem importância pode conter a referência de um eixo fundamental.
Por isso, todos na obra devem ser orientados: ninguém mexe no gabarito sem autorização do responsável técnico.
Por quanto tempo o gabarito deve permanecer?
O gabarito é construído logo no início da obra, após a limpeza, terraplenagem e preparação do terreno. Ele será usado durante a execução das fundações, estacas, blocos, vigas baldrames e início dos pilares do primeiro pavimento.
Dependendo do tamanho e da velocidade da obra, pode permanecer por 2 a 4 meses. Depois que pilares e vigas já estão concretados, a própria estrutura passa a servir de referência para marcar paredes, vãos e demais elementos.
Mesmo assim, antes de remover o gabarito, o engenheiro deve confirmar que as principais referências já foram transferidas para elementos permanentes da obra.
Por que a demarcação é tão importante?
- Evita que a casa fique torta ou fora de esquadro.
- Evita invasão de terrenos vizinhos.
- Garante respeito aos recuos obrigatórios.
- Reduz retrabalhos e demolições.
- Evita execução de fundações em locais errados.
- Garante que ambientes tenham as medidas corretas.
- Ajuda a construir conforme o projeto aprovado na Prefeitura.
Resumo: dicas importantes
- A demarcação da obra é responsabilidade técnica do engenheiro da obra.
- Antes de marcar, confira as referências do lote e do projeto.
- Construa o gabarito firme, nivelado e com cerca de 1,00 m de altura.
- Use trena de aço para reduzir erros de medição.
- Confira esquadro pelo método 3-4-5.
- Identifique os eixos no gabarito com letras e números, conforme o projeto.
- Não permita que o gabarito seja alterado sem autorização.
- Em obras maiores ou terrenos complexos, contrate topografia.
Em resumo: a demarcação é a ponte entre o projeto e a obra. Se ela for bem feita, a construção começa no caminho certo. Se for mal feita, a obra já nasce torta — e obra torta costuma cobrar caro para endireitar.
