Um projeto pode começar errado antes mesmo da primeira escavação: basta que as dimensões, os desníveis ou os limites aparentes do terreno estejam mal representados. O levantamento topográfico planialtimétrico cadastral registra as características físicas do lote e fornece uma base confiável para projetar a casa, definir acessos, calcular movimentações de terra e planejar drenagem, muros e implantação de edificações. É especialmente útil antes do desenvolvimento dos projetos que dependem da geometria real do terreno.
O que é levantado?
O levantamento planimétrico representa posições e distâncias no plano horizontal. O altimétrico registra cotas, desníveis e formas do relevo. O planialtimétrico reúne essas informações; quando é também cadastral, identifica elementos existentes, como edificações, muros, cercas, árvores relevantes, postes, caixas de inspeção, caminhos e interferências visíveis.

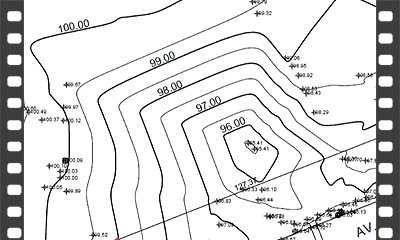

O resultado pode incluir pontos cotados, curvas de nível e referências de nível (RN), permitindo ao projetista estudar a implantação, os acessos, os cortes e aterros. A posição física de cercas e muros deve ser registrada, mas não comprova, por si só, os limites jurídicos do imóvel. Divergências com matrícula, plantas anteriores ou marcos devem ser investigadas.
O que pedir ao contratar?
Antes de solicitar preços, informe a finalidade do levantamento: projeto residencial, ampliação, drenagem, terraplenagem, condomínio ou loteamento. Combine com o profissional a área abrangida, os elementos a cadastrar, a necessidade de cotas de pisos e vias vizinhas, os pontos de referência e a precisão adequada ao uso pretendido.
Os entregáveis devem constar do orçamento. Conforme o serviço, podem incluir planta em PDF, desenho editável em DWG/DXF, memorial ou relatório, lista de pontos, curvas de nível, indicação de RN e arquivos de coordenadas. Coordenadas UTM, vinculação a um sistema geodésico oficial e modelos digitais não são exigências automáticas para todo lote: devem ser previstos quando necessários ao projeto ou à aprovação.
Confira também prazo, responsabilidade técnica aplicável, possibilidade de esclarecimentos ao projetista e eventual retorno para completar pontos omitidos. Um levantamento barato que não entrega os arquivos necessários pode acabar custando mais.
O que o proprietário deve fornecer?
Tenha em mãos, quando disponíveis, matrícula atualizada, planta do loteamento ou aprovação anterior, croquis, informações sobre divisas e marcos existentes e orientações de acesso. Avise sobre vegetação densa, desníveis, taludes, áreas fechadas, animais, edificações, muros e interferências conhecidas. Quanto melhor a preparação, menor o risco de retrabalho.
Qual precisão é necessária?
A precisão não é determinada apenas pela área do terreno. Um pequeno lote com escadas, rampas ou drenagem delicada pode exigir cotas mais rigorosas em pontos específicos do que uma grande gleba em estudo preliminar. O importante é definir para que as medidas serão utilizadas e quais erros são admissíveis para aquela finalidade.
Em levantamentos bem controlados, determinados pontos podem ser obtidos com precisão centimétrica, mas isso não significa que todos os detalhes do terreno tenham a mesma exatidão. É preciso distinguir a especificação do equipamento, a precisão horizontal e vertical, o método de levantamento, os controles de campo e a qualidade final da planta. A precisão contratada deve ser compatível com o projeto e com as exigências técnicas ou municipais aplicáveis.
Quais equipamentos são utilizados?
Estações totais medem ângulos e distâncias e são muito úteis para detalhes, alinhamentos e áreas com obstáculos. Níveis topográficos são empregados para determinar diferenças de altura com controle adequado. Receptores GNSS com RTK permitem posicionamento por satélite com correções, mas seu desempenho depende da recepção dos sinais e das condições de operação.
Drones fotogramétricos podem levantar grandes áreas com rapidez, produzindo imagens e modelos digitais quando utilizados com planejamento e controle apropriados. Entretanto, fotografias aéreas nem sempre mostram o solo sob árvores e vegetação densa. Muitas vezes a melhor solução combina técnicas, em vez de depender de um único equipamento.
Como é calculado o custo?
O orçamento depende da área, relevo, vegetação, acessibilidade, quantidade de detalhes, precisão exigida, equipe, deslocamento e documentos solicitados. Um lote urbano acessível pode ser levantado rapidamente; uma gleba com mata, taludes e interferências pode exigir várias jornadas e métodos complementares. Compare propostas pelo escopo e pelos entregáveis, não apenas pelo preço por metro quadrado ou hectare.
Resumo: confira antes de contratar
- Defina a finalidade do levantamento com o responsável pelo projeto.
- Peça cadastro dos elementos físicos relevantes, incluindo desníveis, acessos e interferências.
- Combine os arquivos de entrega e as referências de nível necessárias.
- Informe documentos, condições de acesso e possíveis dúvidas sobre divisas.
- Não escolha a precisão apenas pelo tamanho do terreno; considere o uso dos dados.
- Confirme se o levantamento atenderá às exigências do projeto e da aprovação municipal.
Um bom levantamento evita decisões tomadas sobre medidas aproximadas. Antes de movimentar terra ou definir a posição da construção, vale saber exatamente como é o terreno que se tem.
